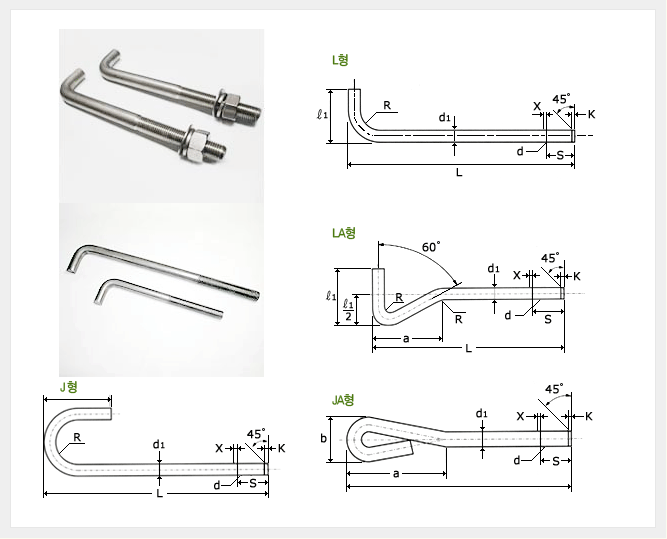

| d | d1 | S | L1 (약) | R (약) | a (약) | b (약) | K (약) | ||||||
| 기준 치수 |
허용차 | L.J | LA.JA | 허용차 | L.LA | J | L.J | LA | LA | JA | JA | ||
| M8 | 8 | ±0.4 | 20 | +6.3 0 |
32 | 8 | 41 | 1.2 | |||||
| 10 | 10 | 25 | 30 | 40 | 45 | 20 | 10 | 51 | 50 | 35 | 1.5 | ||
| 12 | 12 | 32 | 35 | +8 0 |
50 | 56 | 25 | 12 | 64 | 65 | 40 | 2 | |
| 18 | 16 | ±0.5 | 40 | 40 | 63 | 71 | 32 | 16 | 81 | 85 | 55 | 2 | |
| 20 | 20 | 50 | 50 | 80 | 90 | 40 | 20 | 102 | 105 | 70 | 2.5 | ||
| 24 | 24 | 63 | 80 | +10 0 |
100 | 112 | 50 | 24 | 127 | 125 | 80 | 3 | |
| 30 | 30 | ±0.6 | 80 | 90 | 125 | 140 | 63 | 30 | 158 | 155 | 100 | 3.5 | |
| 36 | 36 | ±0.7 | 90 | 110 | 140 | 160 | 71 | 36 | 181 | 190 | 120 | 4 | |
| 42 | 42 | ±0.8 | 112 | 125 | 180 | 200 | 90 | 42 | 226 | 220 | 140 | 4.5 | |
| 48 | 48 | ±0.9 | 125 | 150 | +12.5 0 |
200 | 244 | 100 | 48 | 252 | 250 | 160 | 5 |
